■電圧ゲイン０ｄＢ無帰還Ａ級ＤＣパワーアンプ　２０１６年２月

本機は低歪率・高電圧出力のハイブリッドプリアンプに接続するパワーアンプである。従来パワーアンプには２０～３０ｄＢ（１０～３０倍）の電圧ゲインを持たせていたが、プリアンプ側に通常より大きなゲインを受け持たせて、パワーアンプの電圧ゲインを０ｄＢ（１倍）に下げている。パワーアンプの電圧ゲインを０ｄＢとすることでパワーアンプの回路構成や動作をシンプルなものとすることがきる。また、プリアンプ出力電圧を高くすることで、シールド線など伝送経路での信号電圧をより高くでき、よりクリアな音質を期待できる。

回路構成
初段にＭＯＳ－ＦＥＴコンプリのバッファーを配し、終段を２段ダーリントン接続のコンプリメンタリ出力としている。電圧ゲインが０ｄＢであるので、電源部も極めてシンプルな構成となっている。
全体回路
アンプ部回路

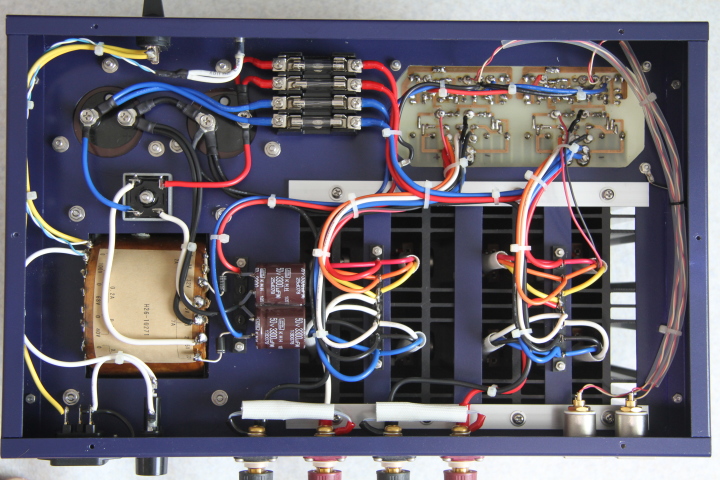

内部配線
